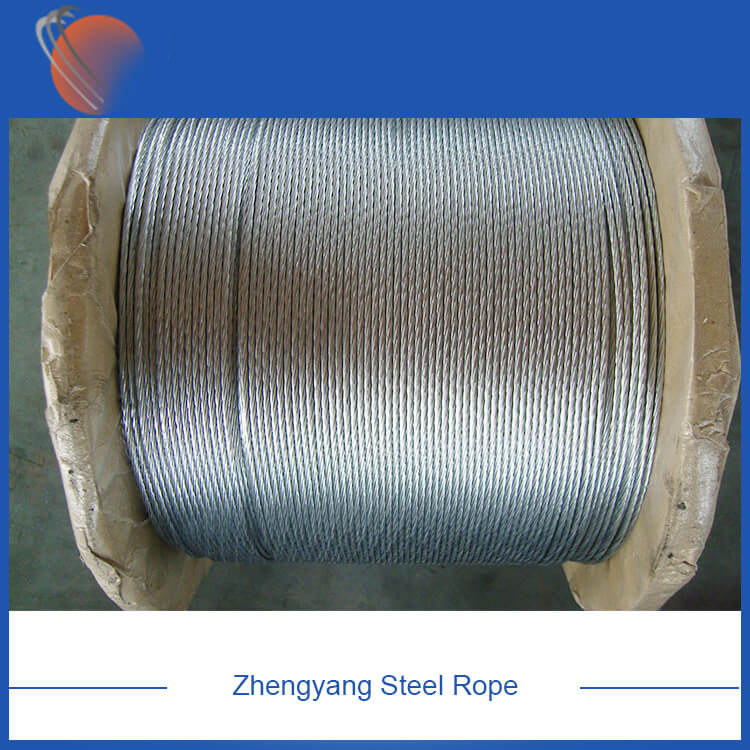

Filamento de alambre de acero revestido de zinc ASTM A475

Filamento de alambre de acero revestido de zinc ASTM A475

1 Alcance
1.1 Esta norma se aplica a cinco grados de cordones de acero galvanizado utilizados para eslingas, eslingas, alambres de montaje y propósitos similares compuestos por alambres de acero redondos en cuatro grupos de peso galvanizados.
1.2 Los cinco niveles son los siguientes:
1.2.1 Nivel general;
1.2.2 Nivel normal
1.2.3 Nivel de hogar abierto;
1.2.4 Nivel de alta intensidad;
1.2.5 Nivel de resistencia ultra alto.
1.2.6 Para conocer la carga de rotura mínima de cada grado de torón de acero, consulte el Artículo 8.
1.3 Los 4 grupos de pesos de la capa de zinc son: Tipo 1 y Grado A, Grado B y Grado C. Consulte el Artículo 12 para conocer el peso mínimo de la capa de zinc.
14 El valor expresado en el sistema de unidad de libra-hora son valores estándar y los valores entre paréntesis son solo para referencia.
2 patrones de referencia
2.1 Sociedad Estadounidense de Pruebas y Estándares de Materiales
A90 Recubrimiento de zinc o aleación de zinc, producto de acero, recubrimiento de peso (masa), método de prueba A902, terminología para recubrimiento de metal de acero B6, lingote de zinc.
3 términos
3.1 La definición de nombres propios utilizados en esta norma se refiere a A902
3.2 Descripción de términos especiales en esta norma:
3.2.1 Alambre trenzado: el método de expresión de cable trenzado de acero acabado es: el diámetro nominal del cable trenzado, el número de cables de acero en el cable trenzado, la carga mínima de rotura del cable trenzado (ver 8) y el revestimiento. tipo o grupo (ver 12).
4 Contenido del pedido 00
4.1 Los pedidos suministrados de acuerdo con esta norma deberán incluir lo siguiente:
4.1.1 El número de cables trenzados, medido en pies;
4.1.2 Diámetro nominal del cable trenzado, número de cables de acero, grado y carga mínima de rotura del cable trenzado (artículo 8 y tabla 1);
4.1.3 Peso de la capa de zinc (tipo y grupo) (artículo 12 y cuadro 4);
4.1.4 Longitud del alambre trenzado en bobina o carrete (artículo 19).
5Materiales y fabricación
5.1 El metal base debe ser acero fundido mediante horno de solera abierta, convertidor de oxígeno por soplado superior o horno eléctrico. La calidad y pureza del acero debe poder garantizar que cuando el alambre de acero se estira al tamaño especificado y se galvaniza, la calidad de la hebra acabada y el monofilamento debe ser uniforme y tener el rendimiento y las características especificadas en esta norma.
5.2 El lingote de zinc utilizado para galvanizar debe cumplir con cualquier nivel especificado en la norma B6.
6 giro
6.1 A menos que se especifique lo contrario, el cable trenzado debe dejarse trenzado. El giro a la izquierda se define como un giro en sentido antihorario en relación con el observador. Todos los alambres de acero deben retorcerse con tensión uniforme. La torsión debe ser lo suficientemente apretada para garantizar que el diámetro no se reduzca significativamente cuando se aplica una tensión del 10% de la carga mínima de rotura.
6.2 El cable trenzado de 1 × 3 debe estar compuesto por 3 cables de acero trenzados concéntricamente y tener una longitud de tendido uniforme no inferior a 14 veces el diámetro nominal del cable trenzado y no más de 20 veces.
6.3 El cable trenzado de 1 × 7 debería estar compuesto por 6 cables de acero trenzados concéntricamente alrededor de un cable central y tener una longitud de tendido uniforme no superior a 16 veces el diámetro nominal del cable trenzado.
6.4 El cable trenzado de 1 × 19 debe constar de 6 cables de acero internos y 12 cables de acero externos trenzados concéntricamente alrededor de un cable de acero central. Los 6 alambres de acero deben estar torcidos hacia la derecha y deben tener un diámetro nominal no mayor que los 7 alambres de acero. Veces la longitud de colocación uniforme. El diámetro nominal de los 7 núcleos de alambre de acero debe ser 3 veces el diámetro nominal del alambre de acero. Los 12 alambres de la capa exterior están torcidos a la izquierda y deben torcerse concéntricamente alrededor de 7 núcleos de alambre, y tener una longitud de tendido uniforme no mayor de 16 veces el diámetro nominal del alambre trenzado. alambres de acero internos, 12 alambres de acero intermedios y 18 alambres de acero externos trenzados concéntricamente alrededor de un alambre de acero central. Los 6 cables de acero están torcidos a la izquierda y no tienen más de 7 cables. Una longitud de tendido uniforme de 16 veces el diámetro nominal del núcleo de alambre de acero. El diámetro nominal de los 7 núcleos de alambre de acero debe ser 3 veces el diámetro nominal del alambre de acero. Los 12 alambres de acero de la capa intermedia están torcidos hacia la derecha y concéntricamente alrededor de 7 núcleos de alambre de acero, y tienen una longitud de tendido uniforme no mayor de 16 veces el diámetro nominal de los 19 núcleos de alambre de acero. El diámetro nominal de los 19 núcleos de alambre de acero debe ser 5 del diámetro nominal del alambre de acero. Los 18 alambres de acero exteriores están torcidos a la izquierda y retorcidos concéntricamente alrededor de los 19 núcleos de alambre de acero, y tienen una longitud de tendido uniforme no mayor de 16 veces el diámetro nominal del alambre trenzado.
6.6 Todos los alambres de acero en el alambre trenzado deben estar naturalmente en la posición correcta en el torón de acero terminado. Cuando se corta el cable trenzado, el cable en el extremo roto debe mantenerse en su lugar o el cable se puede restablecer fácilmente a mano para mantenerlo en su lugar. En el lugar. Se puede lograr mediante varios métodos o procesos, como la pre-deformación, post-deformación o conformado y fijación.
